Fahrzeug (In-Vehicle) System
Fahrzeug (In-Vehicle) System
[Intel Celeron 6305E | Intel Core i5-1145GRE]
[1,5 | 1,8] GHz
Passiv gekühlt
8 GB RAM
2 x Anzeige
2 x Seriell
2 x USB (Frontseite)
2 x USB (Rückseite)
4 x G-LAN (Rückseite)
2 x Mini-PCIe
1 x M.2 Slot
12V / 24V (per Jumper)
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: Advantech TS-207
| Allgemein | ||||
| SKU / Artikelnummer | TS-207 | |||
| Produktgrunddaten | ||||
| Hersteller | Advantech | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | Intel Tiger Lake | |||
| Nummer | Intel Celeron 6305E, Intel Core i5-1145GRE | |||
| CPU Kerne | 2 St, 4 St | |||
| Threads | 2 St, 8 St | |||
| Sockel | BGA 1449 | |||
| Basis Frequenz | 1,5 GHz, 1,8 GHz | |||
| Max. Turbo-Taktfrequenz | 4,1 GHz, - | |||
| Cache | 4 MB, 8 MB | |||
| Thermal Design Power (TDP) | 15 W | |||
| Maximale Turbo-Leistungsaufnahme | 28 W, - | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
| Memory Type | DDR4 | |||
| Frequenz | 3200 MHz | |||
| Steckplätze | 1 St | |||
| Maximaler Ausbau | 32 GB | |||
| Speicher onBoard | 8 GB | |||
| Grafik | ||||
| Prozessor | Intel Iris Xe Graphics | |||
| Bildschirme (Multidisplay) | 2 Displays | |||
| HDMI | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
| Version | 2.0b | |||
| Erweiterung | ||||
| Mini-PCIe | Volle Bautiefe | Anzahl | 2 St | |
| USB Unterstützung | Ja | |||
| mSATA Unterstützung | Ja | |||
| PCIe Schnittstellen | 2x Mini-PCIe | |||
| M.2 | Slot 1 | Key ID | E | |
| Interface | PCIe ×1 (Gen. 2), USB 2.0 | |||
| Unterstütze Abmaße | 2230 | |||
| M.2 Key IDs | E | |||
| Netzwerk | ||||
| G-LAN | Controller | Anzahl | 4 St | |
| Netzwerk | 4x G-LAN | |||
| Interne I/O | ||||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 1 St | ||

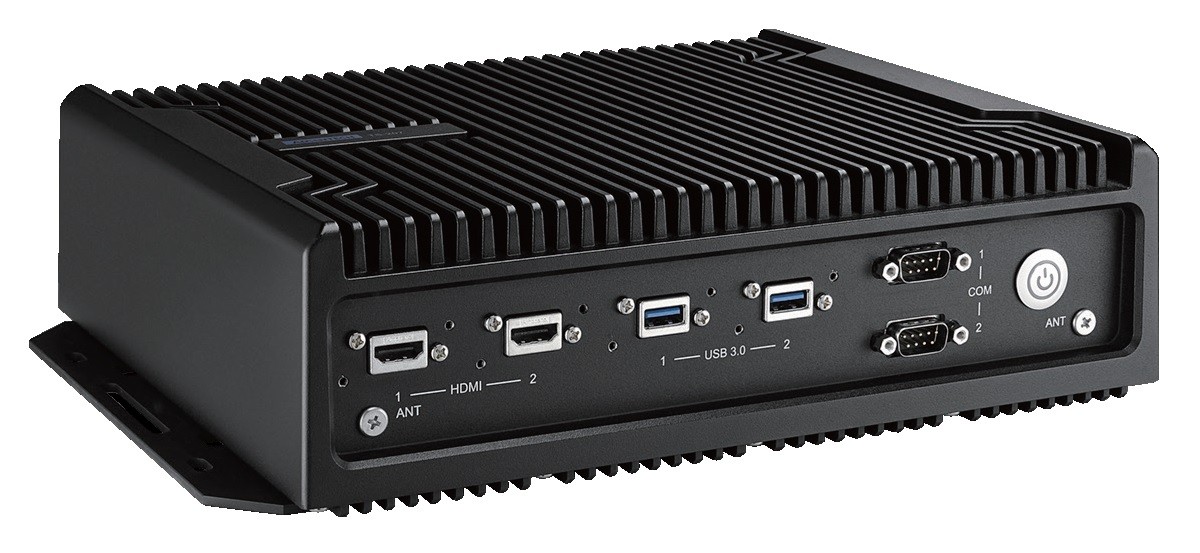

| Externe I/O (Frontseite) | ||||
| Anzeige | HDMI | 2 St | ||
| Seriell | RS-232 / 422 / 485 | DB-9 | 2 St | |
| USB | USB v3.0 | 2 St | ||
| M12 Steckverbinder | Ja | |||

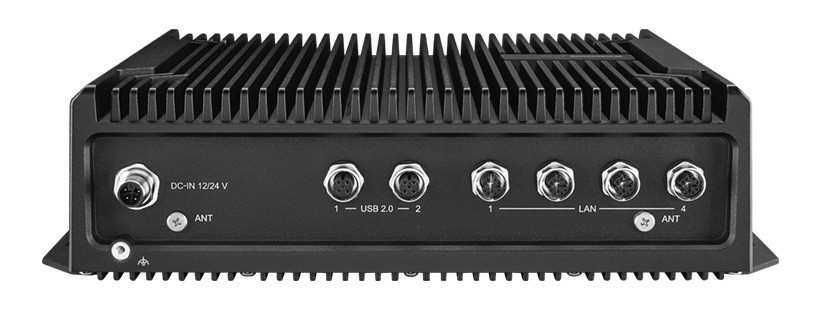

| Externe I/O (Rückseite) | ||||
| Ethernet | M12 Steckverbinder | 4 St | ||
| USB | USB v2.0 | 2 St | ||
| M12 Steckverbinder | Ja | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | v2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Bereich | 12V / 24V (per Jumper) | |
| Anschluss | M12 | |||
| Ignition (IGN) | Ja | |||
| Stromversorgung - Eingang | DC: 12V / 24V (per Jumper) | |||
| Stromaufnahme Typisch | 26,1 W | |||
| Stromaufnahme Typisch | Idle mode, +12V DC | |||
| Stromaufnahme Maximal | 52,82 W | |||
| Stromaufnahme Maximal | Maximum load,+12V DC | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C, -40° bis 70°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Abmaße | Formfaktor | Fahrzeug (In-Vehicle) System | ||
| Breite | 280 mm | |||
| Tiefe | 230 mm | |||
| Höhe | 81 mm | |||
| Schutzart (IP) | IP65 (komplett) | |||
| Vibration | Referenz Standard | IEC 60721-3-5 | ||
| Schock | Referenz Standard | MIL-STD-810H Method 814.8 | ||
| Bedienelemente | Power | 1 St | ||
| Statusanzeigen | Power | 1 St | ||
| Antennenlöcher | 4 St | |||
| Farbe | Schwarz | |||
| Material | Aluminium | |||
| Montageoption | Hutschiene (DIN Rail), VESA, Wandmontage | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 10 (64-bit) | wird unterstützt | ||
| Windows Embedded | Windows 10 Enterprise IoT LTSC (2021) | wind unterstützt | ||
| Linux | Distribution | Ubuntu 20.04 | ||
| Unterstützte BS | Linux, Windows, Windows Embedded | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| Weitere Zertifikate / Konformitäten | E-Mark, EN 45545, EN 50155, ISO 7637-2 | |||
| RoHS konform | Ja | |||
