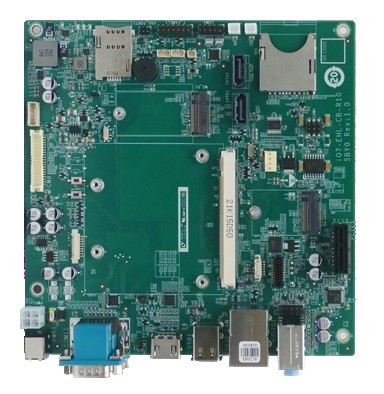

IEI iQ7-EHL-CB

Qseven Carrier Board

PRODUKT-FEATURES

// Mini-ITX Qseven Carrier Board
// 1 x G-LAN
// 4 x USB
// 4 x Seriell I/O
// 1 x PCIe x1

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

Basismodul: IEI iQ7-EHL-CB

Allgemein
	SKU / Artikelnummer			iQ7-EHL-CB
Produktgrunddaten
	Hersteller			IEI
Grafik
	HDMI	Version		1.4a
	LVDS	Bits		24 Bit
Erweiterung
	PCIe x1	x1 Signal		1 St
	PCIe Schnittstellen			1x PCIe x1
	M.2	Slot 1	Key ID	A
			Interface	PCIe ×1 (Gen. 3), USB 2.0, WiFi+BT
			Unterstütze Abmaße	2230
		Slot 2	Key ID	B
			Interface	4G/LTE, PCIe ×2 (Gen. 3), USB 2.0
			Unterstütze Abmaße	3042
		M.2 Key IDs		A, B
	SIM	Anzahl		1 St
		Formfaktor (Slot)		Micro SIM
	Storage			SD / MMC-Karte
Audio
	Chipsatz			Realtek ALC888S-VD2-GR
Externe I/O
	Ethernet	RJ-45		1 St
	USB	USB v2.0		2 St
		USB v3.2 (Gen 2)		2 St
	Seriell	RS-232	DB-9	2 St
	Anzeige	HDMI		1 St
	Audio	Line-In		1 St
		Line-Out		1 St
		Mic-In		1 St
Interne I/O
	Seriell	RS-232	Ports (2.54 mm Pitch)	2 St
	Anzeige	LVDS		Dual Channel
		LVDS Anschlüsse		1 St
	SMBus			1 St
	I²C			1 St
	Serial-ATA	S-ATA R3.0 (6 Gbit/s, 600 MB/s)		2 St
Sicherheit
	Trusted Platform Modul (TPM)			TPM header
Stromversorgung
	Typ (Eingang)	ATX	Anschluss	4-Pin ATX (12V DC)
		DC	Weitbereich	Nein
			Bereich	12V
			Anschluss	DC Jack
	Stromversorgung - Eingang			ATX: 4-Pin ATX (12V DC), DC: 12V
Mechanik / Umgebung
	Temperatur	Betrieb		0° bis 60°C
	Relative Luftfeuchtigkeit	Betrieb		5 bis 95%, nicht kondensierend
	Abmaße	Formfaktor		Mini-ITX
		Breite		170 mm
		Tiefe		170 mm
Zertifikate / Konformitäten
	CE			Ja
	FCC	Class A		Ja
	Kompatibilität			Qseven (Q7) Spezifikation Revision 2.1
	RoHS konform			Ja
