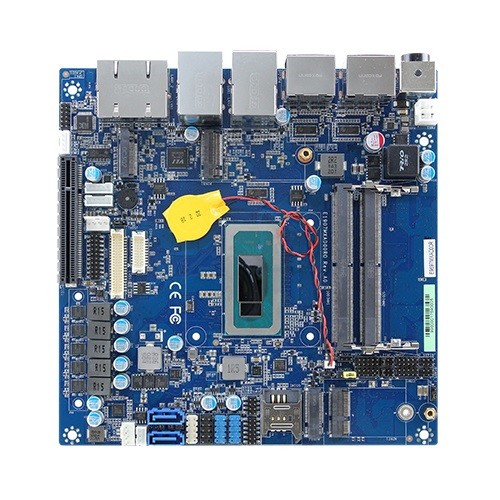

Avalue EMX-ADLP

EMX-ADLP-P20-A1R, EMX-ADLP-U15-A1R, EMX-ADLP-U45-A1R

Mini-ITX Mainboards

PRODUKT-FEATURES

// [Mini-ITX | Thin Mini-ITX] Industrie-Mainboards
//  [Intel Core i3-1215UE | Intel Core i3-1220PE | Intel Core i5-1245UE]
// SoC (System-On-Chip)
// 262 Pin SO-DIMM DDR5
//  LVDS
// [2 | 4] x G-LAN (Rückseite)
// 4 x USB (Rückseite)
// 2 x USB (intern)
// Digital I/O (16-Bit)
// 1 x PCIe x4
// Stromversorgung DC 12~24V

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: Avalue EMX-ADLP

Allgemein
SKU / ArtikelnummerEMX-ADLPEMX-ADLP-U15-A1R, EMX-ADLP-P20-A1R, EMX-ADLP-U45-A1R
Produktgrunddaten
HerstellerAvalue
System
ProzessorVertikales SegmentEmbedded
SerieIntel Alder Lake
NummerIntel Core i3-1215UE, Intel Core i3-1220PE, Intel Core i5-1245UE
CPU Kerne6 St, 8 St, 10 St
Threads8 St, 12 St
SockelBGA 1744
Performance-core Max Turbo Frequenz4,2 GHz, 4,4 GHz
Efficient-core Max Turbo Frequenz3,1 GHz, 3,3 GHz
Cache10 MB, 12 MB
Thermal Design Power (TDP)15 W, 28 W
ChipsatzSoC (System-On-Chip)
SpeicherAufbau262 Pin SO-DIMM DDR5
Memory TypeDDR5
Frequenz4800 MHz
Steckplätze2 St
Maximaler Ausbau64 GB
ECCwird nicht unterstützt
BIOSAMI UEFI 256 Mbit SPI
I/O ControllerController 1I/O ControllerITE IT5782VG
Grafik
ProzessorIntel Iris Xe Graphics, Intel UHD Graphics
Bildschirme (Multidisplay)4 Displays, 6 Displays
DisplayportMaximale Auflösung4096 x 2304 bei 60 Hz
LVDSMaximale Auflösung1920 x 1080 bei 60 Hz
Bits24 Bit
BridgeChrontel CH7511B
eDP (embedded Display Port)Maximale Auflösung4096 x 2304 bei 60 Hz
Erweiterung
PCIe x4Generation4
x4 Signal1 St
PCIe Schnittstellen1x PCIe x4
M.2Slot 1Key IDB
InterfacePCIe ×1 (Gen. 4), USB 2.0, USB 3.2 Gen2
Unterstütze Abmaße3042, 3052
Slot 2Key IDE
InterfaceCNVi, PCIe ×1 (Gen. 3), USB 2.0, WLAN
Unterstütze Abmaße2230
Slot 3Key IDB
InterfaceSATA III
Unterstütze Abmaße2242
Slot 4Key IDM
InterfaceNVMe, PCIe ×4
Unterstütze Abmaße2280
M.2 Key IDsB, E
SIMAnzahl1 St
Formfaktor (Slot)Micro SIM
StorageM.2
Audio
ChipsatzRealtek ALC888S-VD2-GR
Netzwerk
G-LANControllerChipsatzIntel I226LM PCIe (10/100/1000/2500 Mbps)
Anzahl1 St, 3 St
ControllerChipsatzIntel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps)
Anzahl1 St
Netzwerk2x G-LAN, 4x G-LAN

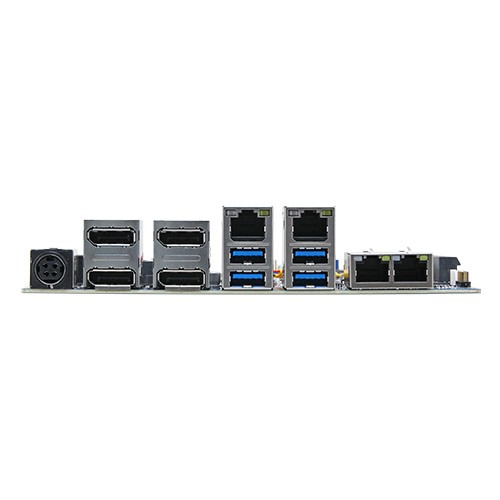

Externe I/O (Rückseite)
AnzeigeDisplayport2 St, -
DP++2 St
EthernetRJ-452 St, 4 St
USBUSB v3.1 Gen. 22 St
USB v3.2 (Gen 2, Type A)2 St
Interne I/O
USBUSB v2.0Ports (2.54 mm Pitch)2 St
AnzeigeLVDSDual Channel
LVDS Anschlüsse1 St
eDP (embedded Display Port) Lanes 1 St
Digital I/OBits16-Bit1 St
AudioAnschluss2.00 mm Pitch
Line-Out1 St
Mic-In1 St
Amplifier2 St
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)2 St
Stromanschluss (onboard)1 St
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 65535 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)Nuvoton NPCT754AABYX
Stromversorgung
Typ (Eingang)DCWeitbereichJa
Bereich12~24V
Anschluss4 Pin Anschluss (Kycon, Singatron or similar)
DCWeitbereichJa
Bereich12~24V
Anschluss4 Pin Anschluss (horizontal)
Stromversorgung - EingangDC: 12~24V,12~24V
Betriebssysteme / Software
WindowsWindows 10 (64-bit)wird unterstützt
Windows 11Wird unterstützt
LinuxDistributionLinux
Unterstützte BSLinux, Windows
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C
Lagerung-40° bis 75°C
Relative LuftfeuchtigkeitBetrieb5 bis 95%, nicht kondensierend
AbmaßeFormfaktorMini-ITX, Thin Mini-ITX
Breite170 mm
Tiefe170 mm
Gewicht400 g
Zertifikate / Konformitäten
CEJa
RoHS konformJa
