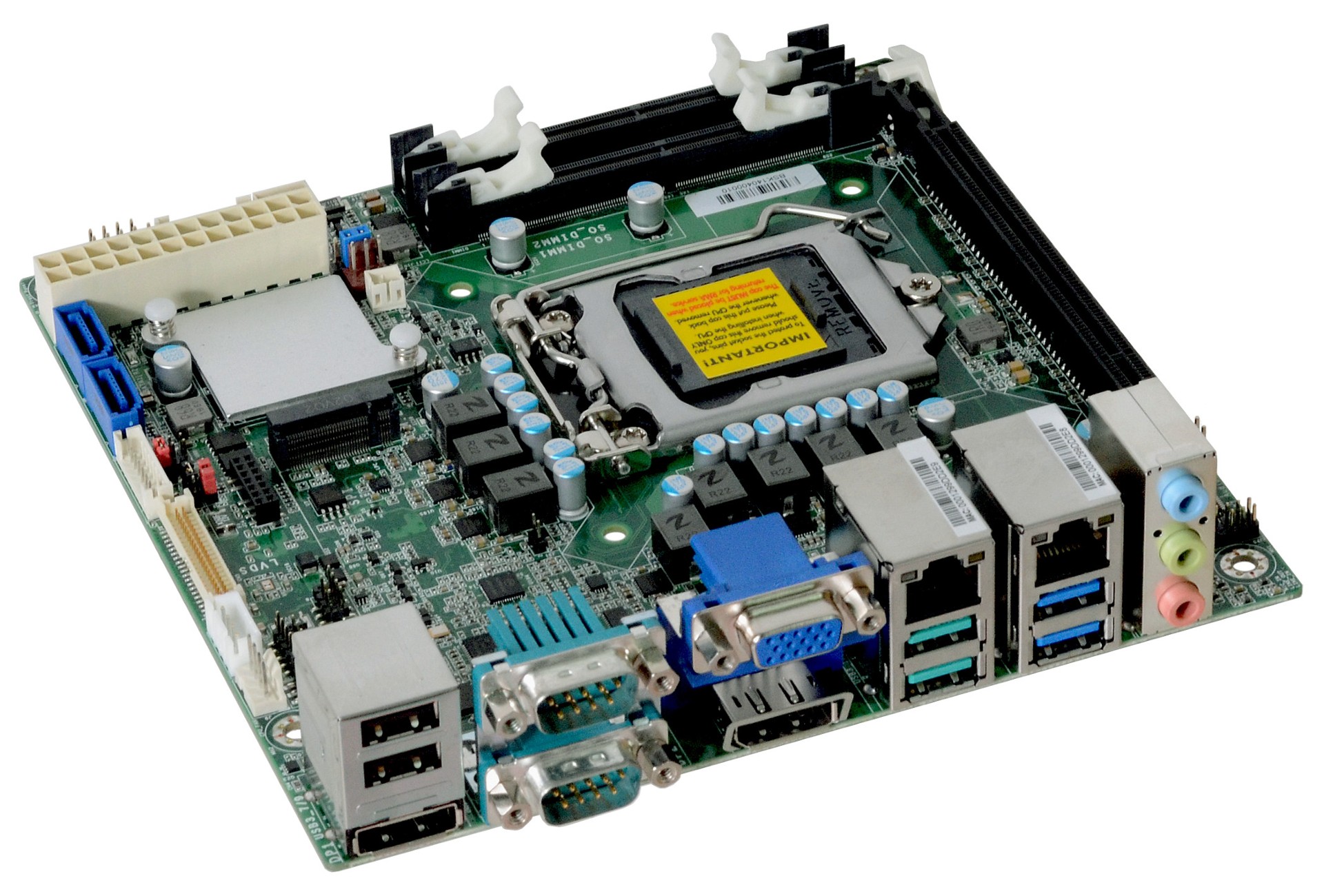

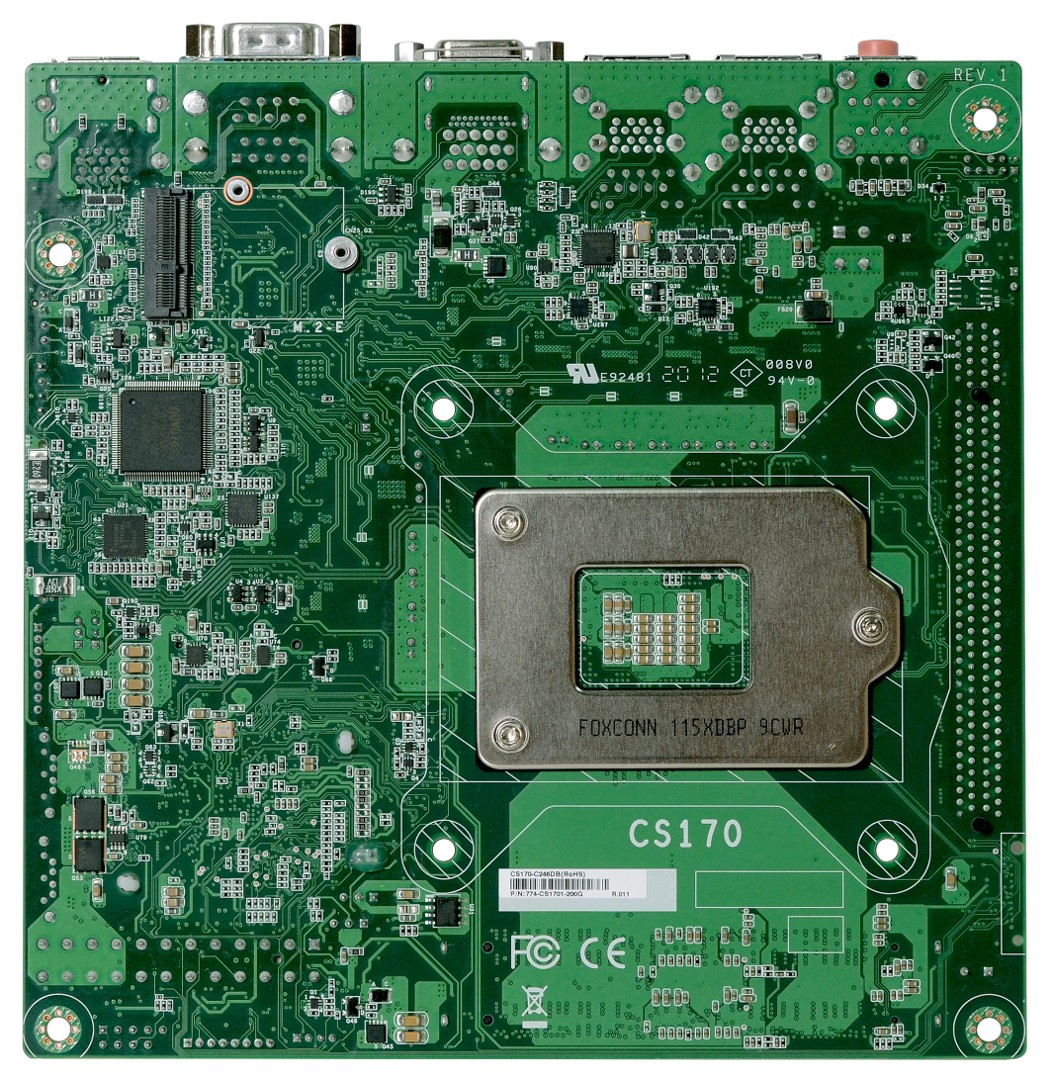

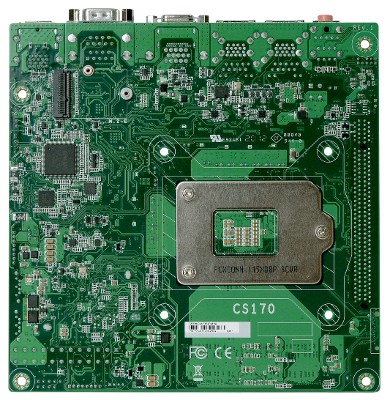

DFI CS170

CS170-C246DB, CS170-H310DB, CS170-Q370DB

Mini-ITX Mainboards

PRODUKT-FEATURES

// Mini-ITX Industrie-Mainboards
//  LGA 1151 (H4)
// [Intel C246 | Intel H310 | Intel Q370]
// 260 Pin SO-DIMM DDR4
//  LVDS
// 2 x G-LAN (Rückseite)
// 6 x USB (Rückseite)
// 2 x USB (intern)
// Digital I/O (8-Bit)
// 1 x PCIe x16
// Stromversorgung ATX

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: DFI CS170

Allgemein
SKU / ArtikelnummerCS170CS170-C246DB, 770-CS1702-200G, CS170-H310DB, 770-CS1702-000G, CS170-Q370DB, 770-CS1702-100G
Produktgrunddaten
HerstellerDFI
Produkt-ID770-CS1702-000G, 770-CS1702-100G, 770-CS1702-200G
System
ProzessorSerieIntel Coffee Lake
SockelLGA 1151 (H4)
Thermal Design Power (TDP)95 W
ChipsatzIntel C246, Intel H310, Intel Q370
SpeicherAufbau260 Pin SO-DIMM DDR4
Memory TypeDDR4
Frequenz2400 / 2666 MHz
Steckplätze2 St
Maximaler Ausbau32 GB
ECCwird nicht unterstützt, wird unterstützt
BIOSAMI SPI 128 Mbit
Grafik
ProzessorIntel UHD Graphics
LeistungsmerkmalUnterstützungDirectX 12, OpenCL 2.1, OpenGL 4.4
HW DecodeAVC / H.264, HEVC / H.265, JPEG / MJPEG, MPEG2, VC1 / WMV9, VP 8, VP 9
HW EncodeAVC / H.264, HEVC / H265, JPEG, MPEG2, VP 8, VP 9
Bildschirme (Multidisplay)2 Displays, 3 Displays
VGAMaximale Auflösung1920 x 1200 bei 60 Hz
DisplayportMaximale Auflösung4096 x 2304 bei 60 Hz
Dual ModeJa (DP++)
LVDSMaximale Auflösung1920 x 1200 bei 60 Hz
Bits24 Bit
BridgeNXP PTN3460
Erweiterung
PCIe x16x16 SignalGeneration3
Anzahl1 St
PCIe Schnittstellen1x PCIe x16
M.2Slot 1Key IDM
InterfaceNVMe, Optane Memory, PCIe ×1 (Gen. 2), PCIe ×4 (Gen. 3), SATA III
Unterstütze Abmaße2280
Slot 2Key IDE
InterfacePCIe ×1 (Gen. 2), USB 2.0
Unterstütze Abmaße2230
M.2 Key IDsE, M
StorageM.2
Audio
ChipsatzRealtek ALC888S-VD2-GR
Netzwerk
G-LANControllerChipsatzIntel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps), Intel I219V PCIe (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel I210AT PCIe (10/100/1000 Mbps)
Anzahl1 St
Netzwerk2x G-LAN

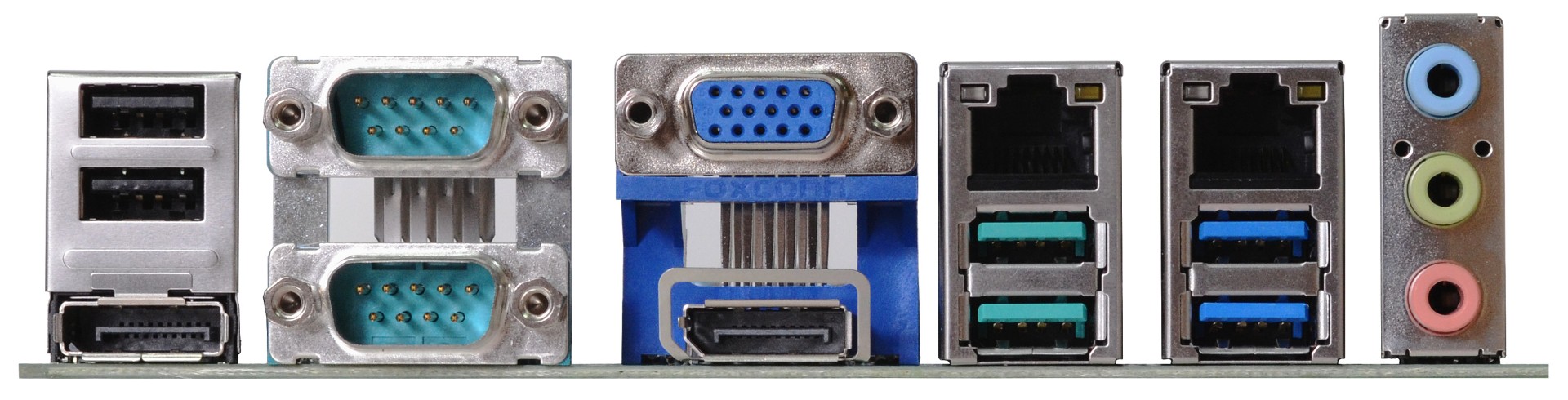

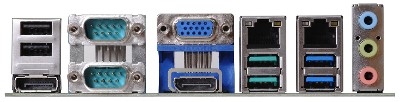

Externe I/O (Rückseite)
AnzeigeVGA1 St
DP++2 St
AudioLine-Out1 St
Mic-In1 St
EthernetRJ-452 St
SeriellRS-232DB-92 St
USBUSB v2.02 St, -
USB v3.1 Gen. 14 St
USB v3.1 Gen. 22 St, -
Interne I/O
USBUSB v2.0Ports (2.00 mm Pitch)2 St
AnzeigeLCD- / InverterstromJa
LVDS Anschlüsse1 St
Digital I/OBits8-Bit1 St
DIO Power4-Pin (2 mm Pitch)
SMBus1 St
LPC1 St
AudioAnschluss2.00 mm Pitch
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)2 St
Raid UnterstützungRAID 0/1/5wird nicht unterstützt, wird unterstützt
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)dTPM 2.0 (Hardware)
Stromversorgung
Typ (Eingang)ATXAnschluss4-Pin ATX (12V DC), 24-Pin ATX
Stromversorgung - EingangATX: 4-Pin ATX (12V DC), 24-Pin ATX
Real-Time Clock (RTC) BatterieCR2032 Knopfbatterie
Betriebssysteme / Software
Windows EmbeddedWindows 10 Enterprise IoT LTSC (2019)wird unterstützt
LinuxDistributionLinux
Unterstützte BSLinux, Windows Embedded
Kühlung
UmsetzungAktiv (Lüfterkühlung)
Mechanik / Umgebung
TemperaturBetrieb-5° bis 65°C
Lagerung-40° bis 85°C
Relative LuftfeuchtigkeitBetrieb5 bis 90%, nicht kondensierend
Lagerung5 bis 90%, nicht kondensierend
AbmaßeFormfaktorMini-ITX
Breite170 mm
Tiefe170 mm
Höhe24,6 mm
Zertifikate / Konformitäten
CEJa
FCCClass BJa
RoHS konformJa
