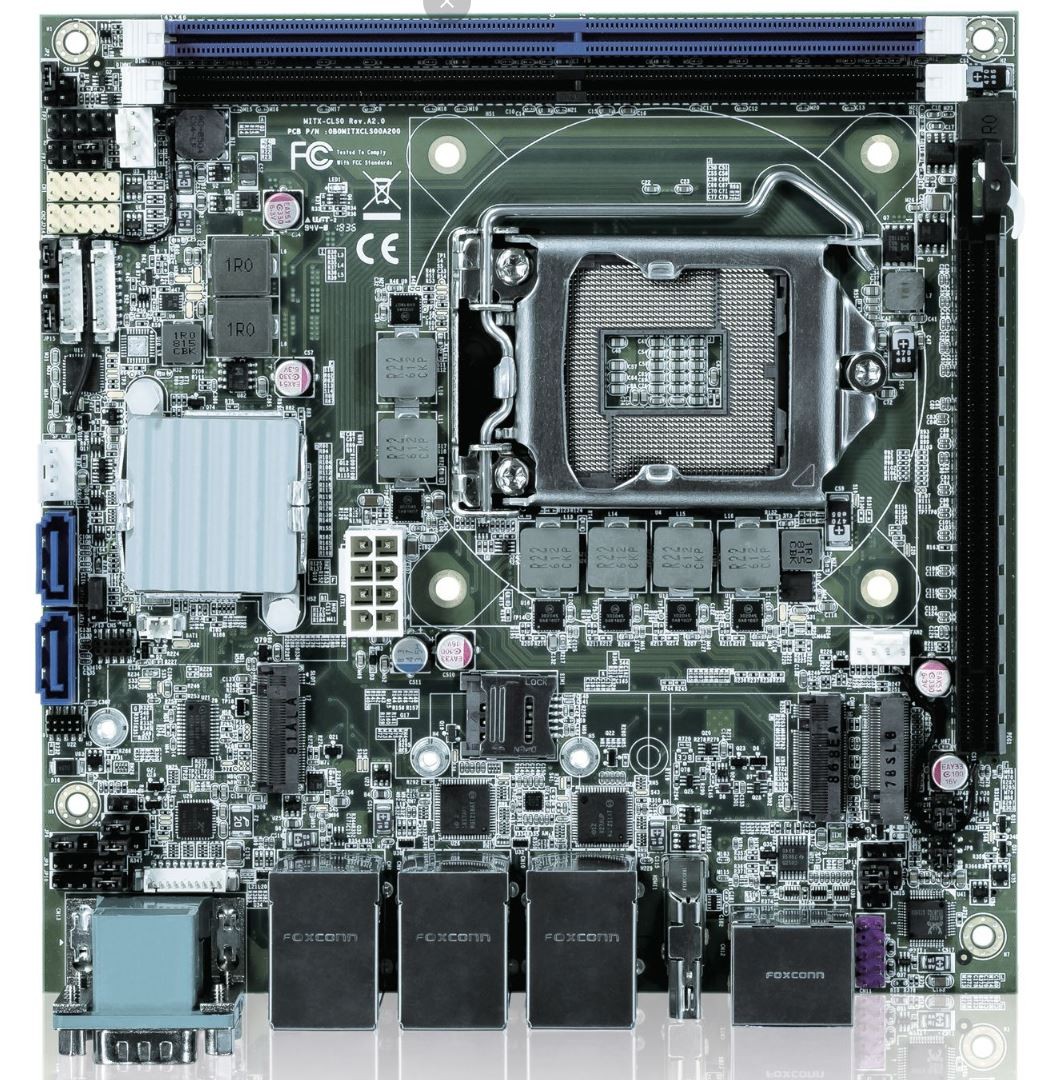

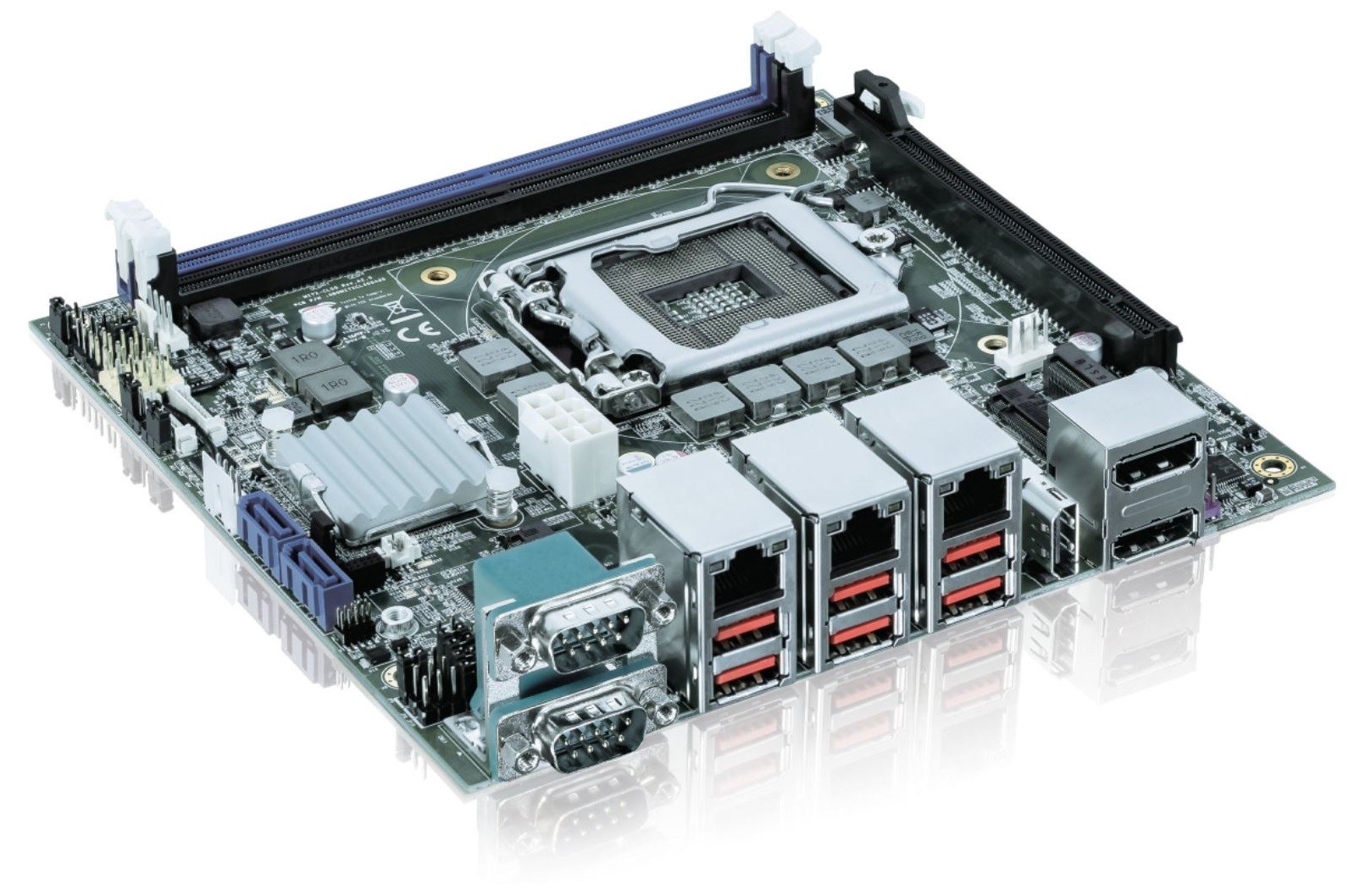

Kontron mITX-CFL-S

mITX-CFL-S-0-C246, mITX-CFL-S-0-C246-ET, mITX-CFL-S-3-Q370

Mini-ITX Mainboards

PRODUKT-FEATURES

// Mini-ITX Industrie-Mainboards
// LGA 1151 (H4)
// [Intel C246 | Intel Q370]
// 288 Pin DIMM DDR4
// 3 x G-LAN (Rückseite)
// 6 x USB (Rückseite)
// 4 x USB (intern)
// 2 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCIe x16
// Stromversorgung ATX

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: Kontron mITX-CFL-S

Allgemein
SKU / ArtikelnummermITX-CFL-SmITX-CFL-S-0-C246, 46015-0000-00-0, mITX-CFL-S-0-C246-ET, 46017-0000-00-0, mITX-CFL-S-3-Q370, 46016-0000-00-0
Produktgrunddaten
HerstellerKontron
System
ProzessorSerieIntel Coffee Lake
SockelLGA 1151 (H4)
ChipsatzIntel C246, Intel Q370
SpeicherAufbau288 Pin DIMM DDR4
Frequenz2400 / 2666 MHz
Steckplätze2 St
ECCwird unterstützt
BIOSAMI UEFI 128 Mbit SPI
I/O ControllerController 1I/O ControllerNuvoton NCT6106D
Grafik
Bildschirme (Multidisplay)3 Displays
HDMIMaximale Auflösung4096 x 2160 bei 24 Hz
Version1.4
DisplayportMaximale Auflösung4096 x 2304 bei 60 Hz
eDP (embedded Display Port)Maximale Auflösung4096 x 2304 bei 60 Hz
Erweiterung
PCIe x16x16 SignalAnzahl1 St
PCIe Schnittstellen1x PCIe x16
M.2Slot 1Key IDM
InterfacePCIe ×4
Unterstütze Abmaße2280
Slot 2Key IDA
InterfacePCIe ×1 (Gen. 3), USB 2.0
Unterstütze Abmaße2230
Slot 3Key IDB
InterfacePCIe ×1 (Gen. 3), SATA III, USB 3.1 Gen1
Unterstütze Abmaße2242
M.2 Key IDsA, B, M
SIMAnzahl1 St
Formfaktor (Slot)Micro SIM
Audio
ChipsatzRealtek ALC662
Netzwerk
G-LANControllerChipsatzIntel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel I210AT PCIe (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel I211AT PCIe (10/100/1000 Mbps)
Anzahl1 St
Netzwerk3x G-LAN
Externe I/O (Rückseite)
AnzeigeHDMI1 St
Displayport2 St
EthernetRJ-453 St
SeriellRS-232 / 422 / 485DB-92 St
USBUSB v3.1 Gen. 16 St
Interne I/O
USBUSB v2.0Ports (2.54 mm Pitch)4 St
SeriellRS-232 / 422 / 485Ports (2.00 mm Pitch)2 St
AnzeigeeDP (embedded Display Port) Lanes 4 St
Digital I/OBits8-Bit1 St
AudioAnschluss2.00 mm Pitch
Line-Out1 St
Mic-In1 St
S/PDIFverfügbar
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)2 St
Raid UnterstützungRAID 0/1wird unterstützt
RAID UnterstützungRAID 0/1
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)Infineon SLB 9665
Stromversorgung
Typ (Eingang)ATXAnschluss8-Pin ATX (12V DC)
Stromversorgung - EingangATX: 8-Pin ATX (12V DC)
Betriebssysteme / Software
WindowsWindows 10 (64-bit)wird unterstützt
Windows Server 2012wird unterstützt
Windows Server 2016wird unterstützt
Windows Server 2018wird unterstützt
Windows Server 2019wird unterstützt
Unterstützte BSWindows
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C, -20° bis 70°C
Lagerung-20° bis 80°C, -40° bis 85°C
Relative LuftfeuchtigkeitBetrieb5 bis 95%, nicht kondensierend
AbmaßeFormfaktorMini-ITX
Breite170 mm
Tiefe170 mm
Zertifikate / Konformitäten
CEJa
FCCClass AJa
RoHS konformJa
