Thin Mini-ITX Mainboards
Thin Mini-ITX Industrie-Mainboards
[AMD Ryzen V2516 | AMD Ryzen V2718 | AMD Ryzen V2748]
SoC (System-On-Chip)
260 Pin SO-DIMM DDR4
2 x G-LAN (Rückseite)
[4 | 6] x USB (Rückseite)
2 x USB (intern)
6 x Seriell I/O
Digital I/O (16-Bit)
1 x PCIe x8
Stromversorgung ATX
DC 12V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

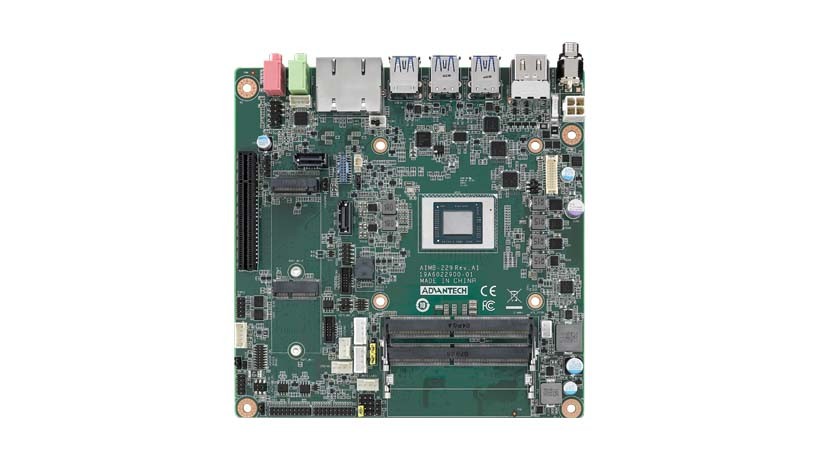

Basismodul: Advantech AIMB-229
| Allgemein | ||||
| SKU / Artikelnummer | AIMB-229 | |||
| Produktgrunddaten | ||||
| Hersteller | Advantech | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | AMD Ryzen Embedded V2000 | |||
| Nummer | AMD Ryzen V2516, AMD Ryzen V2718, AMD Ryzen V2748 | |||
| CPU Kerne | 6 St, 8 St | |||
| Threads | 12 St, 16 St | |||
| Sockel | BGA 1140 (FP6) | |||
| Basis Frequenz | 1,7 GHz, 2,1 GHz, 2,9 GHz | |||
| Max. Turbo-Taktfrequenz | 3,95 GHz, 4,15 GHz, 4,25 GHz | |||
| Cache | 4 MB | |||
| Thermal Design Power (TDP) | 25 W, 54 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
| Memory Type | DDR4 | |||
| DIMM Type | ECC Unbuffered SO DIMM | |||
| Frequenz | 3200 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 64 GB | |||
| ECC | wird unterstützt | |||
| BIOS | AMI SPI 128 Mbit | |||
| Grafik | ||||
| Prozessor | AMD Radeon Vega | |||
| Bildschirme (Multidisplay) | 4 Displays | |||
| HDMI | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
| Version | 1.4, 2.0 | |||
| Displayport | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
| Dual Mode | Ja (DP++) | |||
| Erweiterung | ||||
| PCIe x8 | Generation | 3 | ||
| x8 Signal | 1 St | |||
| PCIe Schnittstellen | 1x PCIe x8 | |||
| M.2 | Slot 1 | Key ID | M | |
| Interface | PCIe ×4 (Gen. 3), SATA III | |||
| Unterstütze Abmaße | 2242, 2280 | |||
| Slot 2 | Key ID | E | ||
| Interface | PCIe ×1 (Gen. 3), USB 2.0 | |||
| Unterstütze Abmaße | 2230 | |||
| M.2 Key IDs | E, M | |||
| Storage | M.2 | |||
| Audio | ||||
| Chipsatz | Realtek ALC888S-VD2-GR | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Realtek RTL8111H (10/100/1000 Mbps) | |
| Anzahl | 2 St | |||
| Netzwerk | 2x G-LAN | |||

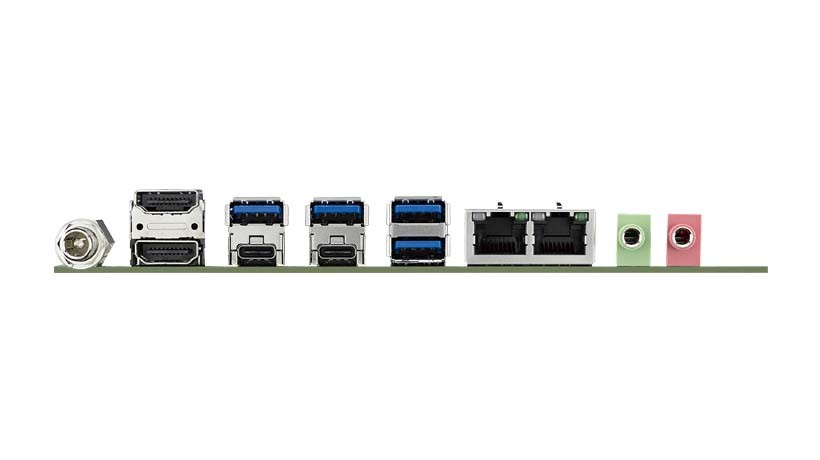

| Externe I/O (Rückseite) | ||||
| Anzeige | DP USB-C | 2 St | ||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| Ethernet | RJ-45 | 2 St | ||
| USB | USB v3.2 (Gen 1) | 2 St | ||
| USB v3.2 (Gen 2) | 2 St, 4 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.00 mm Pitch) | 2 St | |
| Seriell | RS-232 | Ports (Sonderanschluss) | 4 St | |
| RS-232 / 422 / 485 | Ports (Sonderanschluss) | 2 St | ||
| Digital I/O | Bits | 16-Bit | 1 St | |
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St | ||
| Stromanschluss (onboard) | 2 St | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | v2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | ATX | Anschluss | 4-Pin ATX (12V DC) | |
| DC | Weitbereich | Nein | ||
| Bereich | 12V | |||
| Anschluss | Hohlstecker (verschraubt) | |||
| Stromversorgung - Eingang | ATX: 4-Pin ATX (12V DC), DC: 12V | |||
| Stromaufnahme Typisch | 76,2 W | |||
| Stromaufnahme Maximal | 92,8 W | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 10 (64-bit) | wird unterstützt | ||
| Linux | Distribution | Ubuntu 20.04 | ||
| Unterstützte BS | Linux, Windows | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -40° bis 85°C | |||
| Abmaße | Formfaktor | Thin Mini-ITX | ||
| Breite | 170 mm | |||
| Tiefe | 170 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
