2.5" Mainboards
Pico-ITX Industrie-Mainboards
[Intel Atom X7211RE | Intel Atom X7433RE | Intel Atom x7835RE]
SoC (System-On-Chip)
[8 GB | 16 GB]
2 x G-LAN (Rückseite)
3 x USB (Rückseite)
2 x USB (intern)
2 x Seriell I/O
[64 GB | 128 GB] eMMC
Stromversorgung DC 5V
9~20V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

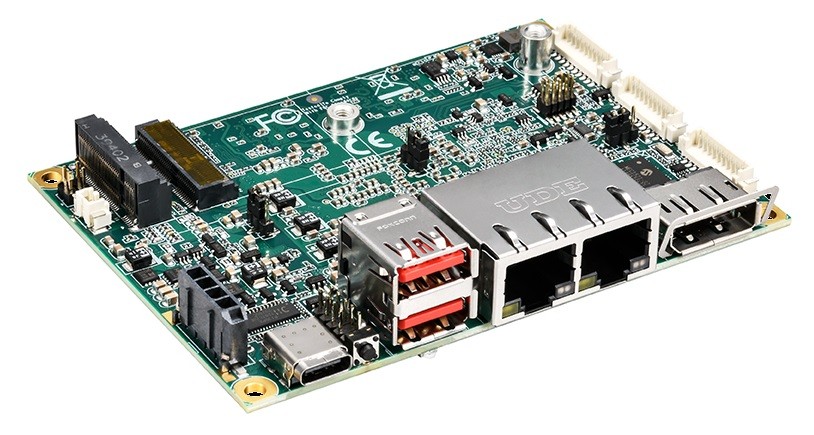

Basismodul: Kontron 2.5 SBC-AML
Allgemein | ||||
SKU / Artikelnummer | 2.5 SBC-AML | |||
Produktgrunddaten | ||||
Hersteller | Kontron | |||
System | ||||
Prozessor | Vertikales Segment | Embedded | ||
Serie | Intel Amston Lake | |||
Nummer | Intel Atom X7211RE, Intel Atom X7433RE, Intel Atom x7835RE | |||
CPU Kerne | 2 St, 4 St, 8 St | |||
Sockel | BGA 1264 | |||
Max. Turbo-Taktfrequenz | 3,2 GHz, 3,4 GHz, 3,6 GHz | |||
Cache | 6 MB | |||
Thermal Design Power (TDP) | 6 W, 9 W, 12 W | |||
Chipsatz | SoC (System-On-Chip) | |||
Speicher | Memory Type | DDR5 | ||
Frequenz | 4800 MHz | |||
Speicher onBoard | 8 GB, 16 GB | |||
Storage | Embedded MultiMedia Card (eMMC) | 64 GB, 128 GB | ||
eMMC Version | 5.1 | |||
BIOS | AMI UEFI 256 Mbit SPI | |||
Storage | Embedded MultiMedia Card (eMMC) 64 GB, Embedded MultiMedia Card (eMMC) 128 GB | |||
Grafik | ||||
Prozessor | Intel UHD Graphics | |||
Bildschirme (Multidisplay) | 3 Displays | |||
Displayport | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
eDP (embedded Display Port) | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
Erweiterung | ||||
M.2 | Slot 1 | Key ID | B | |
Interface | PCIe ×2, SATA III, UIM, USB 2.0 | |||
Unterstütze Abmaße | 2242, 2280, 3042, 3052 | |||
Slot 2 | Key ID | E | ||
Interface | CNVi, PCIe ×1 (Gen. 3), USB 2.0 | |||
Unterstütze Abmaße | 2230 | |||
M.2 Key IDs | B, E | |||
SIM | Anzahl | 1 St | ||
Formfaktor (Slot) | Micro SIM | |||
Storage | M.2 | |||
Netzwerk | ||||
G-LAN | Controller | Chipsatz | Intel I226IT PCIe (10/100/1000/2500 Mbps) | |
Anzahl | 2 St | |||
Netzwerk | 2x G-LAN | |||

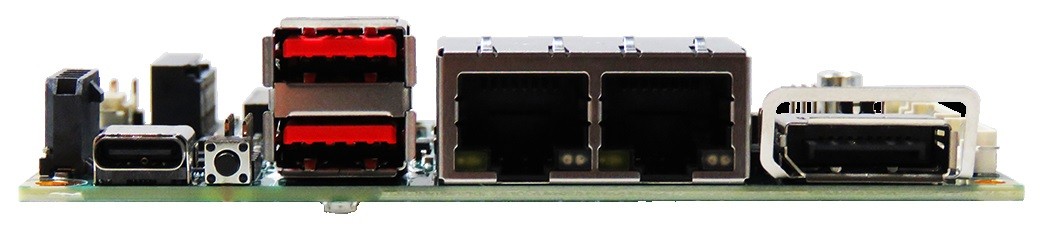

Externe I/O (Rückseite) | ||||
Anzeige | Displayport | 1 St | ||
DP USB-C | 1 St | |||
Ethernet | RJ-45 | 2 St | ||
USB | USB v3.2 (Gen 2, Type A) | 2 St | ||
USB v3.2 (Gen 2, Type C) | 1 St | |||
Interne I/O | ||||
USB | USB v2.0 | Ports (2.00 mm Pitch) | 2 St | |
Seriell | RS-232 | Ports (Sonderanschluss) | 2 St, - | |
RS-232 / 422 / 485 | Ports (Sonderanschluss) | 2 St, - | ||
Digital I/O | Bits | 4-Bit | 2 St | |
Watchdog Zeitgeber | ||||
Watchdog Zeitgeber | Ja | |||
Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
Sicherheit | ||||
Trusted Platform Modul (TPM) | Infineon SLB 9672 XU 2.0 | |||
Stromversorgung | ||||
Typ (Eingang) | DC | Weitbereich | Ja | |
Bereich | 9~20V | |||
Anschluss | 2 Pin Anschluss (vertikal) | |||
DC | Weitbereich | Nein | ||
Bereich | 5V | |||
Anschluss | USB Type-C | |||
Stromversorgung - Eingang | DC: 9~20V,5V | |||
Mechanik / Umgebung | ||||
Temperatur | Betrieb | -40° bis 85°C | ||
Lagerung | -55° bis 85°C | |||
Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
Abmaße | Formfaktor | Pico-ITX | ||
Breite | 100 mm | |||
Tiefe | 72 mm | |||
Bedienelemente | Power | 1 St | ||
Zertifikate / Konformitäten | ||||
CE | Ja | |||
UL | Ja | |||
FCC | Class B | Ja | ||
Weitere Zertifikate / Konformitäten | UKCA | |||
RoHS konform | Ja |
