3,5" Mainboards
Produkt ist EOL (End Of Life)!
3.5" Industrie-Mainboards
[Intel Atom D2550 | Intel Atom N2600]
Intel NM10
204 Pin SO-DIMM DDR3
1 x DVI-I
2 x G-LAN
2 x USB
4 x USB (intern)
4 x Seriell I/O
Digital I/O (8-Bit)
2 x Mini-PCIe
Stromversorgung DC 12~24V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

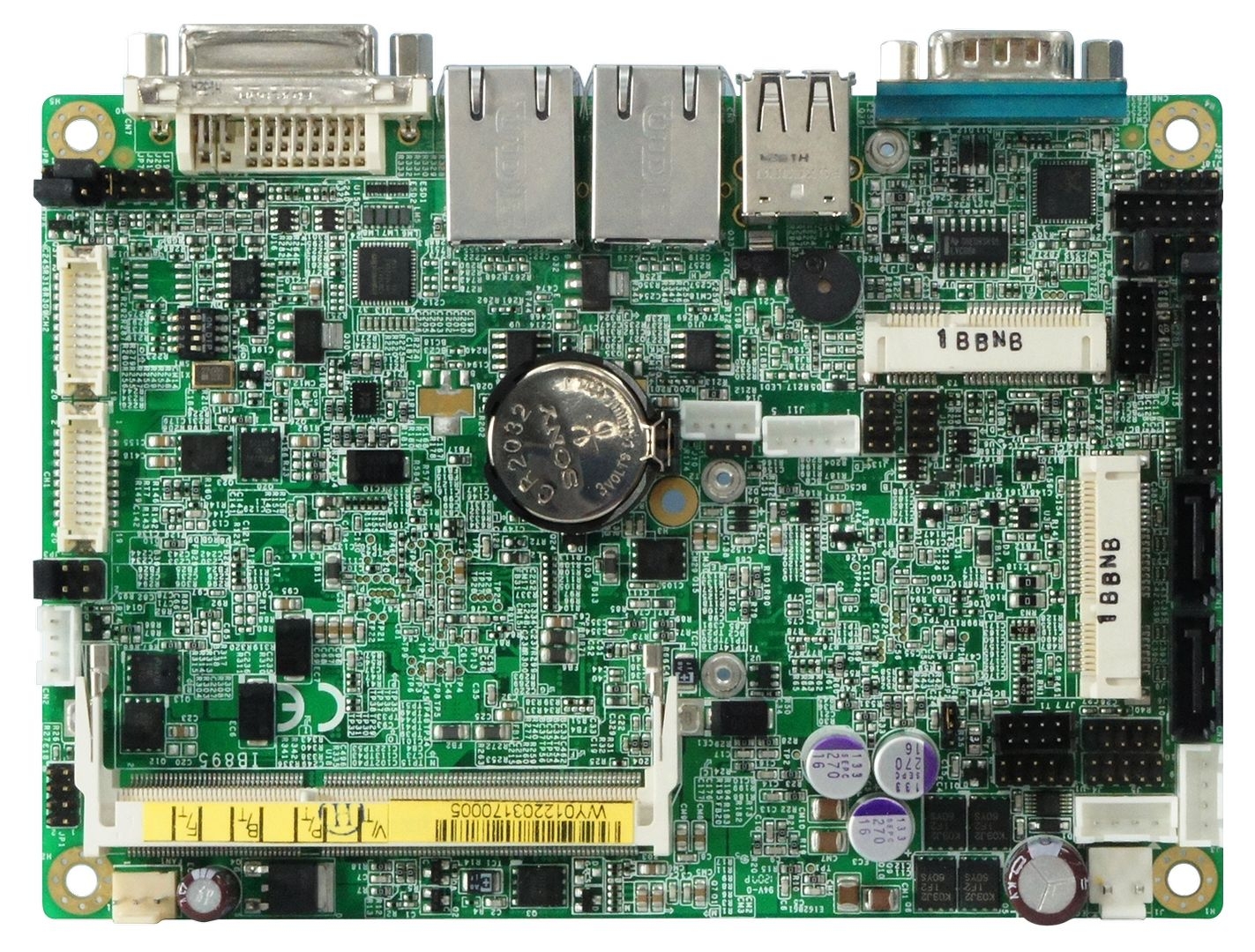

Basismodul: IBASE IB895 SF3
Allgemein | ||||
SKU / Artikelnummer | IB895 SF3 | |||
Produktgrunddaten | ||||
Hersteller | IBASE | |||
System | ||||
Prozessor | Serie | Intel Cedarview | ||
Nummer | Intel Atom D2550, Intel Atom N2600 | |||
CPU Kerne | 2 St | |||
Threads | 4 St | |||
Sockel | BGA 559 | |||
Basis Frequenz | 1,6 GHz, 1,86 GHz | |||
Cache | 1 MB | |||
Thermal Design Power (TDP) | 3,5 W, 10 W | |||
Chipsatz | Intel NM10 | |||
Speicher | Aufbau | 204 Pin SO-DIMM DDR3 | ||
Steckplätze | 1 St | |||
I/O Controller | Controller 1 | I/O Controller | Nuvoton NCT6627UD | |
Grafik | ||||
Prozessor | Intel HD Graphics | |||
Leistungsmerkmal | Unterstützung | DirectX 9, OpenGL 3.0 | ||
LVDS | Bits | 24 Bit | ||
Erweiterung | ||||
Mini-PCIe | Halbe Bautiefe | Anzahl | 1 St | |
Volle Bautiefe | Anzahl | 1 St | ||
mSATA Unterstützung | Ja | |||
PCIe Schnittstellen | 2x Mini-PCIe | |||
Storage | mSATA | |||
Audio | ||||
Chipsatz | Realtek ALC269 | |||
Netzwerk | ||||
G-LAN | Controller | Chipsatz | Intel 82583V (10/100/1000 Mbps) | |
Anzahl | 2 St | |||
Netzwerk | 2x G-LAN | |||
Externe I/O | ||||
Ethernet | RJ-45 | 2 St | ||
USB | USB v2.0 | 2 St | ||
Seriell | RS-232 / 422 / 485 | DB-9 | 1 St | |
Anzeige | DVI | DVI-I Signal | 1 St | |
Interne I/O | ||||
USB | USB v2.0 | Ports (2.00 mm Pitch) | 4 St | |
PS/2 | Stiftleiste | 1 St | ||
Seriell | RS-232 | Ports (2.00 mm Pitch) | 3 St | |
Anzeige | LVDS | Dual Channel | ||
Digital I/O | Bits | 8-Bit | 1 St | |
Audio | Line-Out | 1 St | ||
Mic-In | 1 St | |||
Serial-ATA | S-ATA R2.0 (3 Gbit/s, 300 MB/s) | 2 St | ||
Watchdog Zeitgeber | ||||
Watchdog Zeitgeber | Ja | |||
Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
Stromversorgung | ||||
Typ (Eingang) | DC | Weitbereich | Ja | |
Bereich | 12~24V | |||
Anschluss | 2 Pin Anschluss (vertikal) | |||
Stromversorgung - Eingang | DC: 12~24V | |||
Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
Kühlung | ||||
Umsetzung | Passiv | |||
Passiv | Wärmemanagement | Kühlkörper (Heat Sink) | ||
Mechanik / Umgebung | ||||
Temperatur | Betrieb | 0° bis 60°C | ||
Lagerung | -20° bis 80°C | |||
Relative Luftfeuchtigkeit | Betrieb | 0 bis 90%, nicht kondensierend | ||
Abmaße | Formfaktor | 3.5" | ||
Breite | 147 mm | |||
Tiefe | 102 mm | |||
Zertifikate / Konformitäten | ||||
CE | Ja | |||
RoHS konform | Ja | |||
Lebenszyklus | ||||
Voraussichtlich bis | Q4, 2017 | |||
Herstellergarantie | ||||
Herstellergarantie | 2 Jahre |
