PICMG 1.3 (PCIe/PCI Bus)
// PICMG 1.3 Industrie-Mainboards
// LGA 1151 (H4)
// Intel H110
// 288 Pin DIMM DDR4
// [1 | 2] x G-LAN (Rückseite)
// [0 | 1] x USB (Rückseite)
// 8 x USB (intern)
// [1 | 2] x Seriell I/O
// Digital I/O (8-Bit)
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

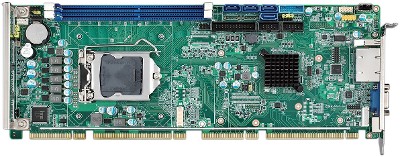

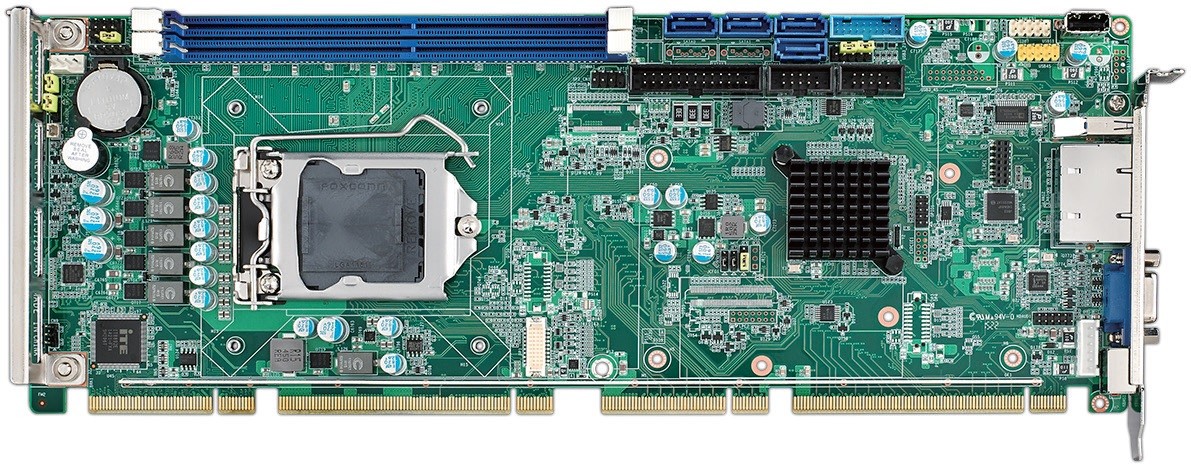

Basismodul: Advantech PCE-5029
| Allgemein | ||||
| SKU / Artikelnummer | PCE-5029 | |||
| Produktgrunddaten | ||||
| Hersteller | Advantech | |||
| System | ||||
| Prozessor | Serie | Intel Skylake / Kaby Lake | ||
| Sockel | LGA 1151 (H4) | |||
| Chipsatz | Intel H110 | |||
| Speicher | Aufbau | 288 Pin DIMM DDR4 | ||
| DIMM Type | Unbuffered DIMM | |||
| DIMM Datarate | 2133 MT/s | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 32 GB | |||
| ECC | wird nicht unterstützt | |||
| BIOS | AMI SPI 128 Mbit | |||
| I/O Controller | Controller 1 | I/O Controller | Nuvoton NCT6776D | |
| Grafik | ||||
| Bildschirme (Multidisplay) | 2 Displays | |||
| VGA | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| DVI | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| Displayport | Maximale Auflösung | 1920 x 1080 bei 60 Hz | ||
| Audio | ||||
| Chipsatz | Unterstützt High Definition Audio Schnittstelle | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I219V PCIe (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | -, Intel I210AT PCIe (10/100/1000 Mbps) | ||
| Anzahl | 1 St, - | |||
| Netzwerk | 1x G-LAN, 2x G-LAN | |||

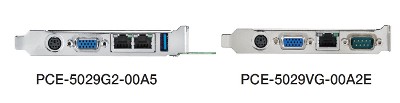

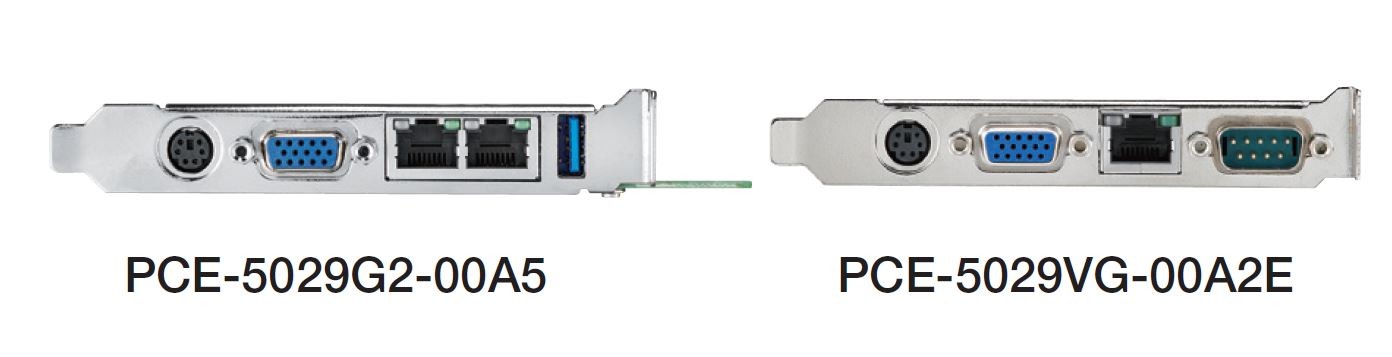

| Externe I/O (Rückseite) | ||||
| Anzeige | VGA | 1 St | ||
| Ethernet | RJ-45 | 1 St, 2 St | ||
| PS/2 | mini-DIN-6 | 1 St | ||
| Seriell | RS-232 | DB-9 | 1 St, - | |
| USB | USB v3.0 | 1 St, - | ||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.54 mm Pitch) | 2 St | |
| Ports (Typ-A-Buchse) | 1 St | |||
| Interface | 4 St | |||
| USB v3.1 | Key-A Header (20-Pin) | 1 St | ||
| Seriell | RS-232 | Ports (2.54 mm Pitch) | 1 St, 2 St | |
| Parallel | Ports (2.54 mm Pitch) | 1 St | ||
| Anzeige | DVI-D (2.00 mm Pitch) | 1 St, - | ||
| Digital I/O | Bits | 8-Bit | 1 St | |
| LPC | 1 St | |||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 4 St | ||
| Gehäuse-Einbruchserkennung (Chassis Intrusion) | Ja | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Auf Anfrage | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 85%, nicht kondensierend | ||
| Abmaße | Formfaktor | PICMG 1.3 | ||
| Breite | 338 mm | |||
| Tiefe | 122 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| RoHS konform | Ja | |||
